Highspeed-Fotografie - immer am Limit

Das Ziel der Highspeed- oder Kurzzeitfotografie ist, schnell bewegte Objekte scharf aufzunehmen. Die Schärfe des Bildes wird dabei von vielen Kriterien bestimmt, z.B. von der Fokussierung und den Abbildungsfehlern des Objektivs. Am meisten wirkt sich aber die Bewegungsunschärfe aus, gegen die es nur ein einziges wirkliches »Gegenmittel« gibt, nämlich eine möglichst kurze Belichtungszeit. Je schneller das Fotoobjekt, desto kürzer muss logischerweise auch die Belichtungszeit sein.

Aber was ist schnell? Für den einen ist es schon ein Fahrradfahrer, für den anderen erst ein Rennwagen. Aus fotografischer Sicht kommt es aber gar nicht auf die absolute Geschwindigkeit des Objekts an, wichtig ist nur die Geschwindigkeit, mit der sich das Abbild des Fotoobjekts über den Sensor bewegt. Die Skizze rechts soll das verdeutlichen. Sie zeigt Objekte mit extrem unterschiedlichen Eigengeschwindigkeiten, aber gleicher Bildgeschwindigkeit. Ein Insekt, das in 30cm Abstand mit einer Geschwindigkeit von 1m/s vorbeifliegt, ist in der Bildebene genauso schnell wie ein Formel1-Wagen, der in dreißig Meter Entfernung mit 360km/h vorbeirast. Oder wie ein Düsenjet mit Schallgeschwindigkeit in 100m Entfernung. Man könnte auch sagen, alle Objekte haben dieselbe »Winkelgeschwindigkeit«, wobei sich der Ursprung im Objektiv befindet, etwa im Abstand der Brennweite vor dem Sensor. Damit wird auch klar, warum kurzbrennweitige Objektive weniger anfällig für Bewegungsunschärfe sind als langbrennweitige - ihre Bildgeschwindigkeit ist geringer.

Verschiedene Objektgeschwindigkeiten, aber gleiche Bildgeschwindigkeit

Welche Belichtungszeit ist nun notwendig, damit das Bild auf dem Sensor trotz Bewegung scharf wird? Dazu muss zuerst festgelegt werden, was »scharf« ist. Ein gängiges Maß dafür ist der zulässige Durchmesser des Unschärfekreises, wie er z.B. bei der Bestimmung der Schärfentiefe herangezogen wird. Üblicherweise wird er mit 1/1500 der Bilddiagonale angenommen, bei einem APS-C-Sensor also D=0,018mm. Für ein scharfes Bild darf die Bewegungsunschärfe diesen Wert nicht überschreiten. Die Belichtungszeit t ergibt sich dann aus der einfachen Beziehung Zeit gleich Weg durch Geschwindigkeit, wobei als Weg der Durchmesser des Zerstreuungskreises D und v als Geschwindigkeit des Bildes eingesetzt wird. Damit anstelle der Hilfsgröße Bildgeschwindigkeit die reale Objektgeschwindigkeit vobj eingegeben werden kann, muß sie mit dem Abbildungsmaßstab β multipliziert werden.

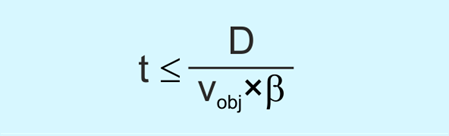

Vorausgesetzt, die Bewegung erfolgt rechtwinklig zur optischen Achse, berechnet sich die Belichtungszeit nach der rechts stehenden Gleichung.

Im Falle der Biene ergibt sich mit dem Abbildungsmaßstab β=1/5 oder 0,2 eine Belichtungszeit t=90µs oder 1/11000s. Dieselbe Zeit erhält man beim Flugzeug, das zwar 300mal schneller, aber auch 300mal weiter entfernt ist und deshalb 300mal kleiner abgebildet wird.

Mindest-Belichtungszeit

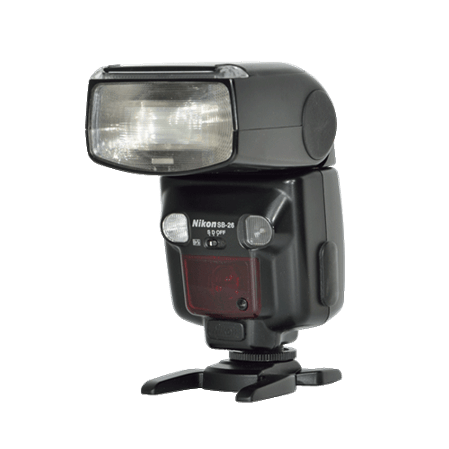

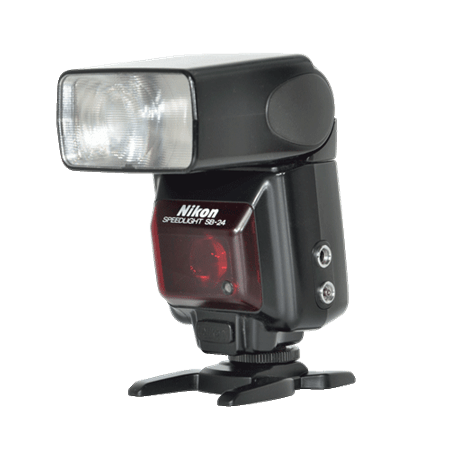

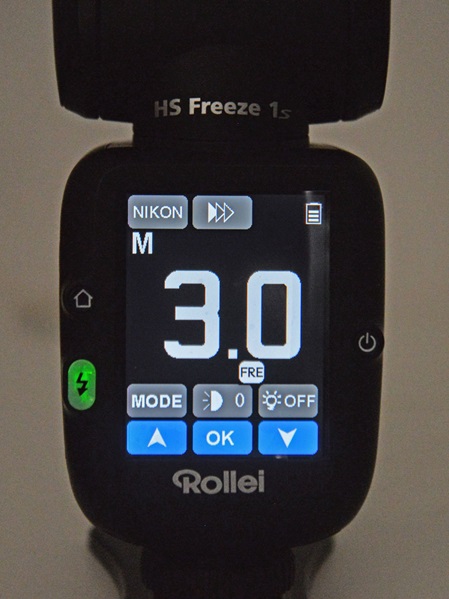

Blitzgeräte

Für solche kurzen Belichtungszeiten ist ein normaler mechanischer Schlitzverschluß nicht geeignet. Auch ein moderner elektronischer Verschluß, der vielleicht 1/16000s schafft, führt hier nicht weiter, denn so hell scheint keine Sonne. Das Anheben der ISO-Empfindlichkeit würde die Bildqualität verschlechtern, ganz abgesehen davon, daß die erforderlichen Belichtungszeiten meist noch wesentlich kürzer sind. Deshalb führt am Blitz kein Weg vorbei.

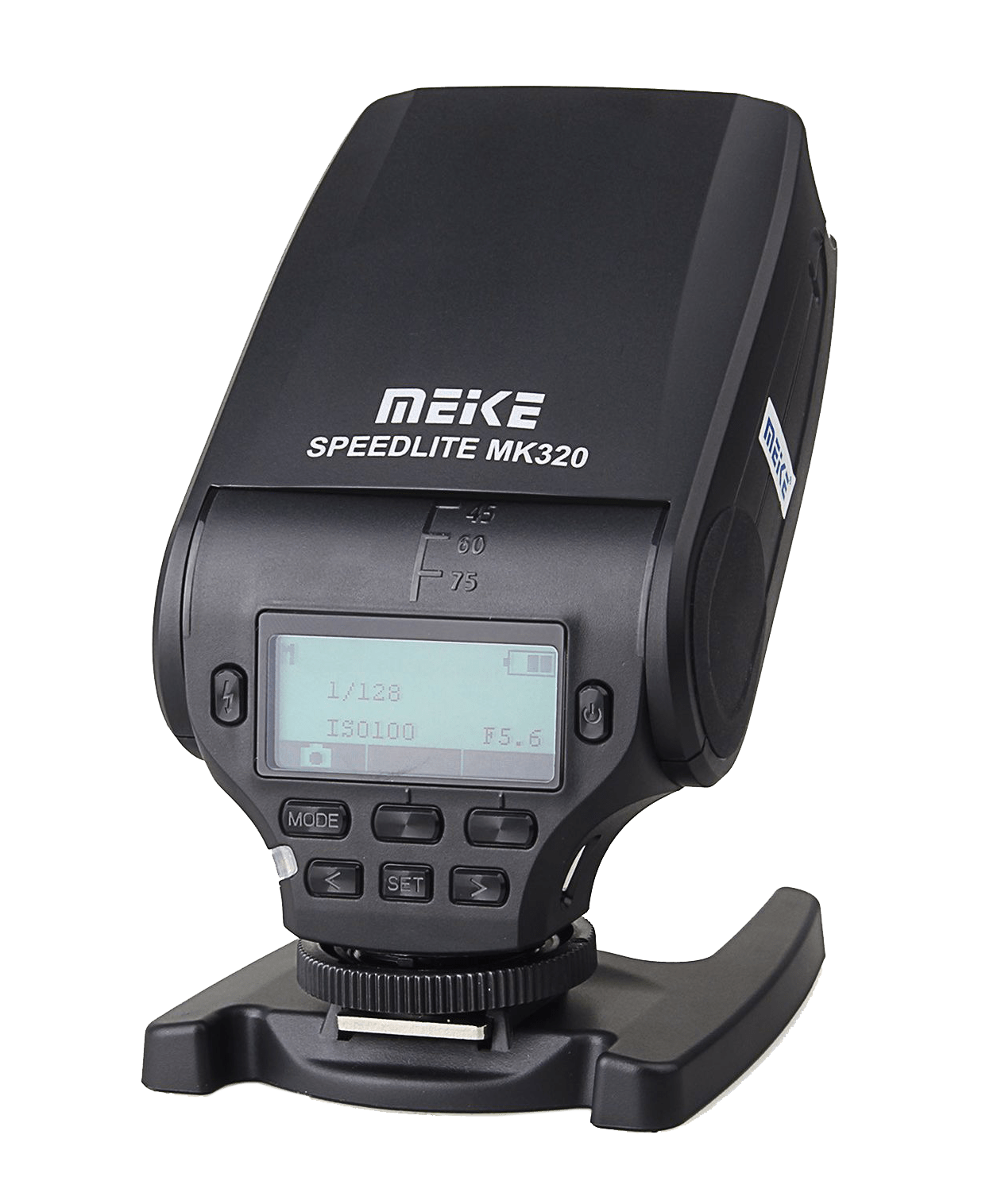

Das Blitzgerät muß natürlich zwingend den Teilleistungsbetrieb, der für die kurzen Blitzzeiten notwendig ist, bereitstellen. Automatikfunktionen wie TTL, iTTL oder ähnliche sind dagegen nicht nur nicht nötig, sie müssen abgeschaltet werden. Das gilt natürlich auch für die Stromsparautomatik, damit das Gerät im entscheidenden Moment nicht ausfällt. Die Leitzahl (LZ) sollte möglichst hoch sein, denn der Lichtverlust bei sehr kurzen Blitzzeiten ist enorm. Nützlich ist ein Zoom-Reflektor, mit dem sich die Lichtstärke im Telemodus erhöhen läßt. Es gibt natürlich neue Geräte ohne Automatikfunktionen, z.B. das Godox V850II, das Yongnuo YN-560-II/III oder das Lumopro LP180, genauso gut geeignet sind aber auch ältere Geräte aus der analogen Zeit, die mit den Automatikfunktionen der digitalen Kameras nicht mehr kompatibel sind. Zu nennen wären hier die Nikon-Geräte SB25, SB26, SB28 und ganz besonders das Metz 40MZ-3i mit der nominellen Leitzahl 40, die sich in der Telestellung des Reflektors auf 50 erhöht. In der letzten Energiestufe 1/256 erreicht es die sehr kurze Blitzdauer von 1/50000s, die für nahezu alle fliegenden Insekten ausreicht. Schneller sind die beiden Godox-Geräte TT350 und V850II, die auf 1/70000s kommen. Auch das kleine Nissin i40 erreicht 1/58000s, allerdings ist die Stromsparfunktion nicht abschaltbar, so daß es nur eingeschränkt nutzbar ist.



Godox V850II

Metz 40MZ-1/2/3i

Lumopro LP180

Yongnuo YN-560-II

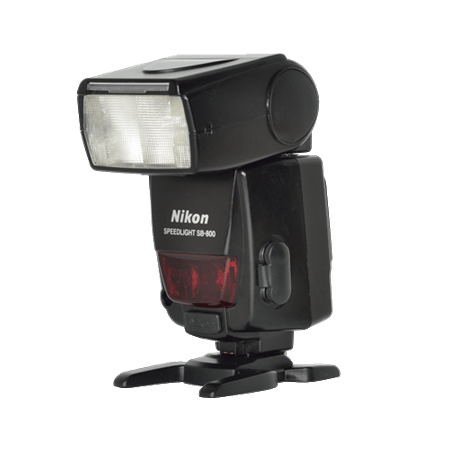

Nikon SB-800

 Nissin i40

manuell

manuell

manuell

manuell

Automatik, manuell

 Automatik, manuell

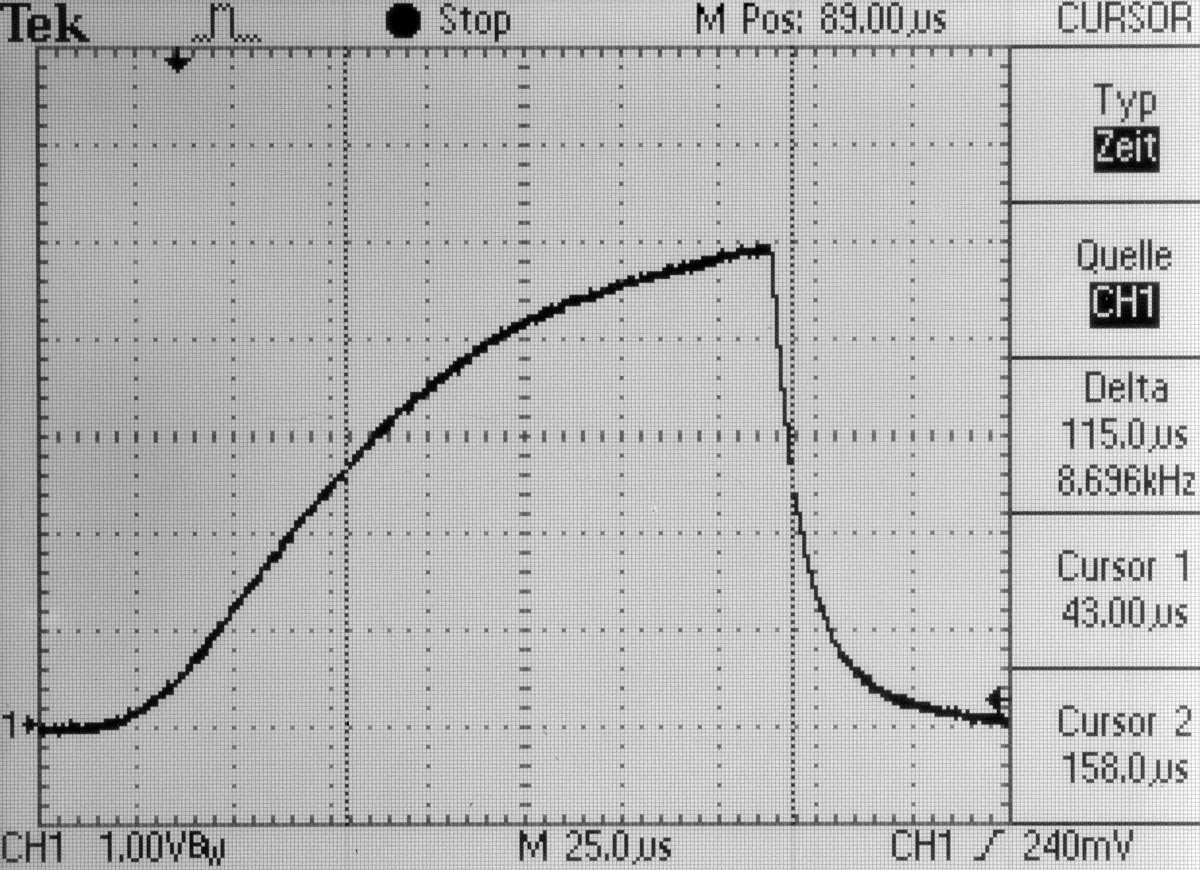

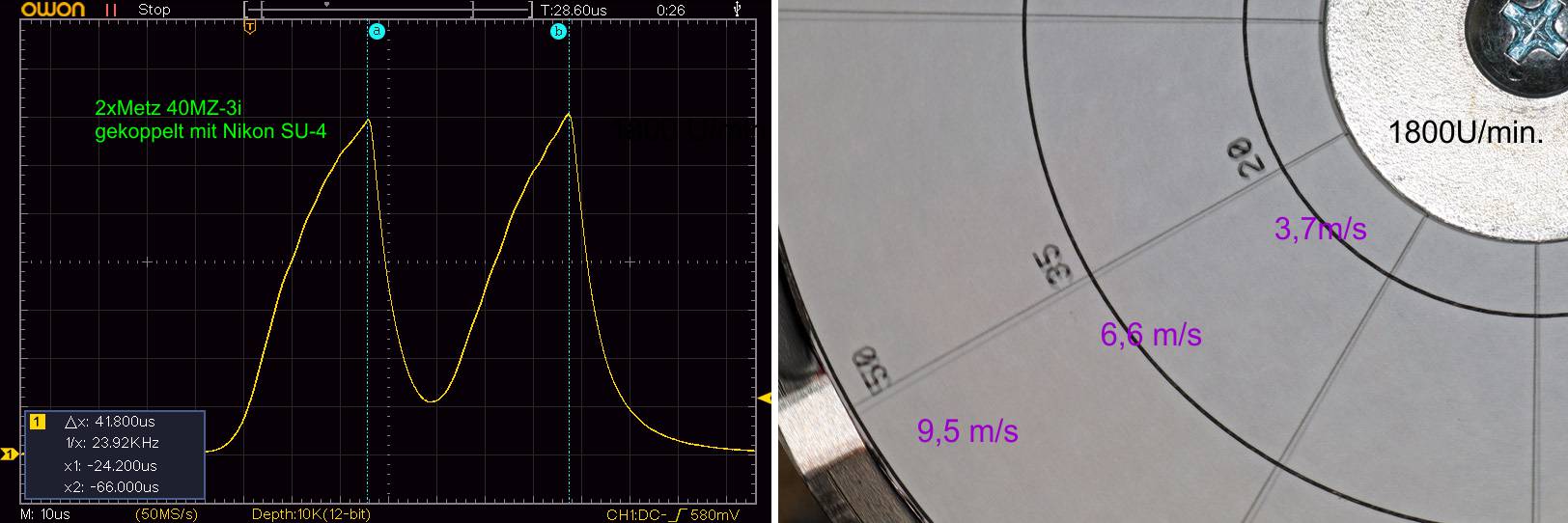

 t50=1/71000s (gemess.)

 t50=1/52000s (gemess.)

 k.A.

 1/20000s (Manual)

 t50=1/45000s (gemess.)

 t50=1/58800s (gemess.)

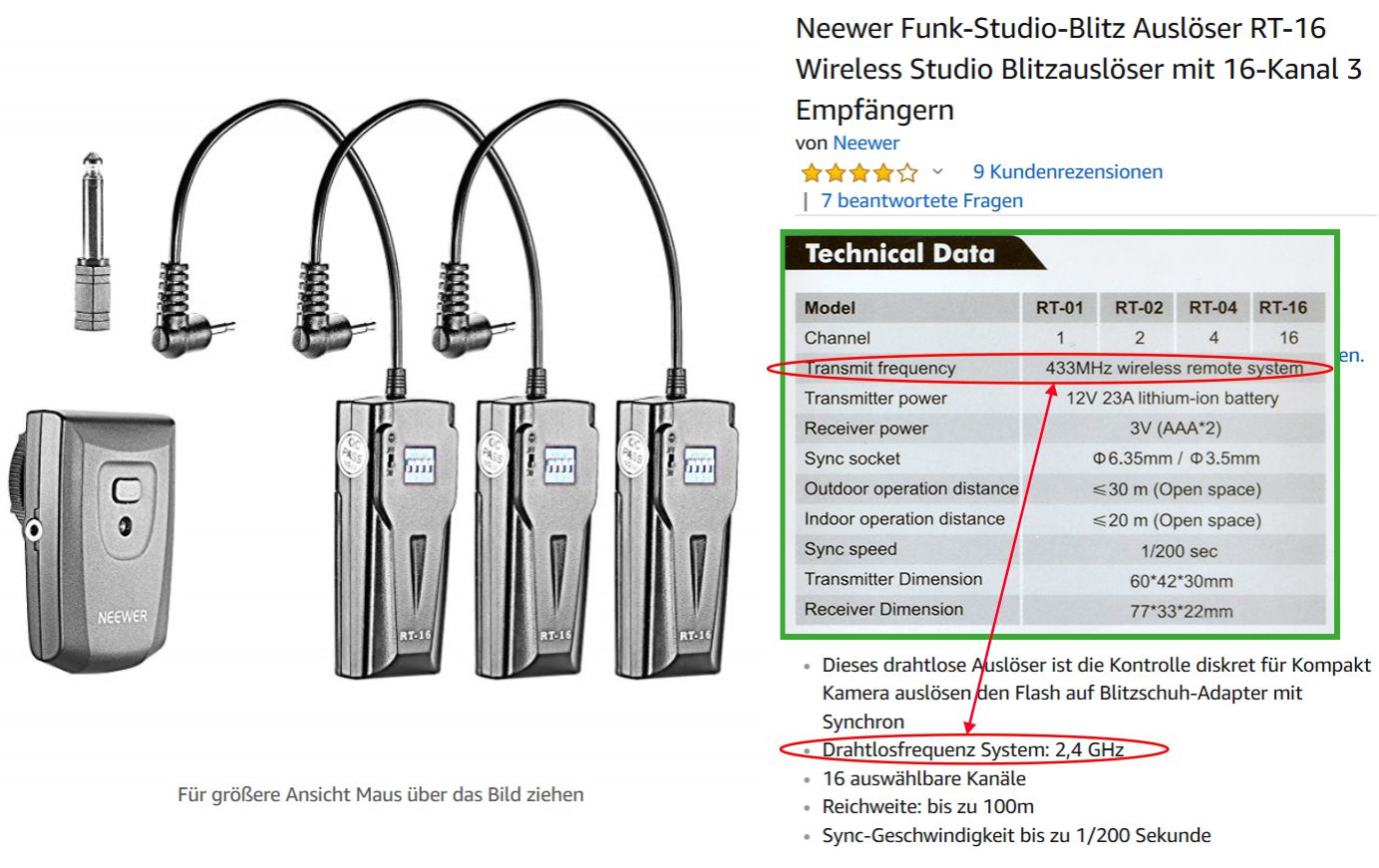

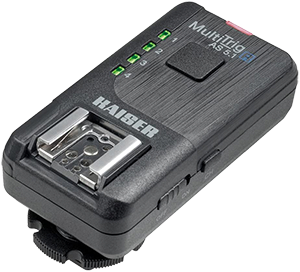

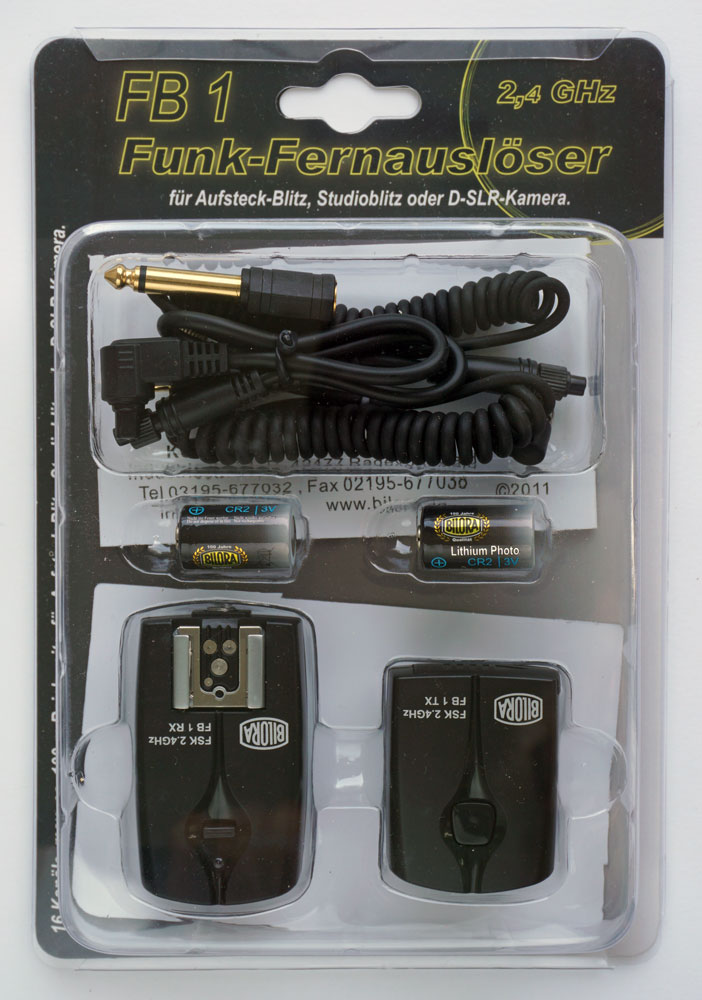

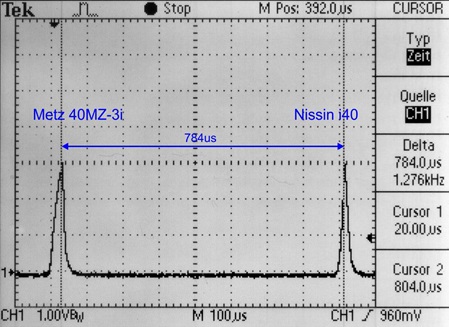

Slaveauslöser

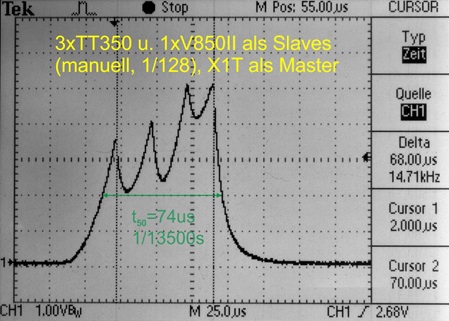

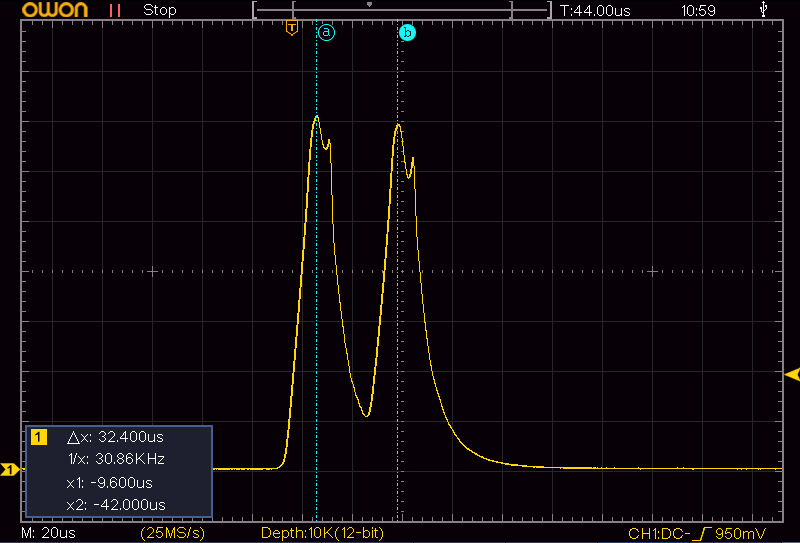

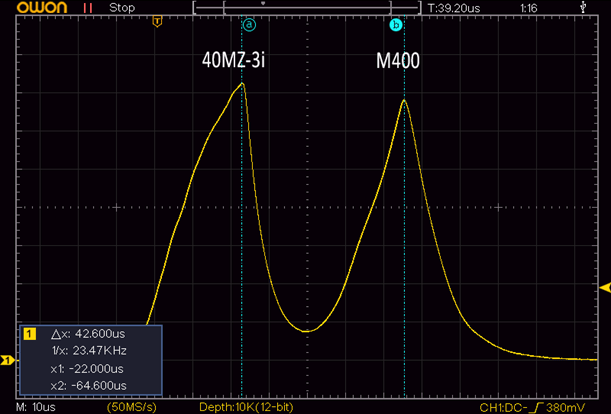

Wegen des großen Lichtverlusts im Teilleistungsbetrieb müssen mindestens zwei Blitzgeräte oder mehr parallel ausgelöst werden. Das kann rein galvanisch über eine Kabelverbindung, über externe bzw. eingebaute optische Slave-Zellen oder auch durch Funk erfolgen. Die Kabelverbindung ist völlig verzögerungsfrei, kann allerdings zu unübersichtlichem Kabelgewirr führen. Optische Auslöser ersparen diesen Kabelverhau, leider besitzt nahezu jeder Typ eine andere Reaktionszeit. Solche unterschiedlichen Verzögerungszeiten verlängern quasi die Gesamtblitzzeit und sollten deshalb vermieden werden. Moderne Blitzgeräte können auch per Funk ausgelöst werden, was eine sehr bequeme und sichere Methode ist.

Hintergrundgestaltung

Das »ewige« Problem der Blitzbeleuchtung ist der schwarze Hintergrund, hervorgerufen durch die Divergenz der Lichtstrahlen einer Punktlichtquelle. Erhöht sich die Entfernung zur Lichtquelle um das Doppelte, vergrößert sich die beleuchtete Fläche auf das Vierfache. Die Beleuchtungsstärke E sinkt also mit dem Quadrat der Entfernung. Bei doppelter Entfernung sind es schon zwei Blenden Lichtverlust, bei der 2,8fachen Entfernung drei. Nur bei parallelem Licht wie dem der Sonne ist die Beleuchtungsstärke entfernungsunabhängig (wobei das Sonnenlicht natürlich auch divergent ist, wegen der großen Entfernung der Sonne aber praktisch parallel erscheint).
Wie kann man nun den schwarzen Hintergrund abschwächen oder ganz verhindern? Durch stärkere Blitzgeräte nicht, weil sich damit nichts am quadratischen Lichtabfall ändert. Geeignet wäre ein Aufhellblitz, der näher am Hintergrund steht, oder ein sog. Hintergrundkarton, der die Entfernung begrenzt. Beide Methoden beschränken sich aber auf stationäre Aufbauten, bei der Fotografie »aus der Hand« ist das kaum möglich. Hier entscheidet der Zufall, wie fast immer in der Highspeed-Fotografie. Eine dritte Möglichkeit wäre, das Licht so weit wie möglich zu parallelisieren, z.B. mit geeigneten Reflektoren.
Insgesamt tritt der schwarze Hintergrund aber nur dann voll in Erscheinung, wenn tatsächlich in ein »schwarzes Loch« geblitzt wird. Das ist relativ selten der Fall, bei den meisten Fotos ist ein Hintergrund vorhanden und die »Schwärze« fällt weniger dramatisch aus.

Abstandsgesetz Oben: divergent, darunter: parallel

Reaktionsverstärker - die Lichtschranke

Während es mit etwas Übung kein großes Kunststück ist, den fast geradlinig dahinfliegenden Düsenjet in 100m Entfernung aufzunehmen, ist die Situation bei »quirligen« Objekten wie kleinen Vögeln oder gar Insekten ganz anders. Das übliche Nachziehen im Sucher versagt hier vollständig. Erschwerend kommt hinzu, daß sich das Ganze im Nah- bzw. Makrobereich abspielt, wo die Schärfentiefe nur noch wenige Zentimeter bis Millimeter groß ist. Wenn man sich nicht auf Zufallstreffer verlassen will, hilft nur der Einsatz einer Lichtschranke. Sie ist um Größenordnungen schneller als das menschliche Reaktionsvermögen und erkennt auch den kleinsten Flieger.
Lichtschranken unterscheiden sich in vielen Parametern, wobei sich die Einsatzgebiete der einzelnen Typen häufig überschneiden. Hier einige Unterscheidungsmerkmale:



    Vorteile   Nachteile
  • Einweg-Lichtschranke
   Universell anwendbar, schnell, kleine bis große Distanzen, der Lichtstrahl läßt sich gut bündeln, für kleine Objekte geeignet    Zwei Kabel müssen verlegt werden, u.U. schwierig zu justieren
  • Reflex-Lichtschranke
Standard bei vielen Anwendungen, nur ein Kabel notwendig, speziell mit Laser schnell und hohe Distanz möglich spezieller Reflektor erforderlich
  • Gabel-Lichtschranke
Kompakter Aufbau, muß nicht justiert werden, schnell, für sehr kleine Objekte geeignet begrenzte Distanz
  • Fiberoptische Systeme
Viele Sensorvarianten, für sehr kleine Objekte und beengtes Umfeld, extrem schnell, anreihbar empfindliche Lichtleiter, Einstellung anspruchsvoll
  • Lichttaster
Reflexlichtschranke, die das Objekt selbst als Reflektor benutzt, kein extra Reflektor nötig Ansprechgenauigkeit relativ schlecht (hängt vom Objekt ab), begrenzte Entfernung



Weitere Spezifikationen wären

  • Ausgangskonfiguration (PNP oder NPN)
  • Schaltmodus (hell- oder dunkelschaltend)
  • Lichtquelle (Laser oder LED)
  • Lichtfarbe (IR, rot, andere)

Nicht alle Lichtschranken sind in allen Modifikationen erhältlich, es findet sich aber so gut wie immer ein geeigneter Typ. Deshalb lohnt sich auch ein Selbstbau nicht mehr. Hier einige konkrete Beispiele:





Prinzip:

Einweg

Reflex

Gabel

Lichtleiter

Lichttaster

Typ:

Panasonic EX-30

Sick WL12L-2B530

di-soric OGU-030

Panasonic FX-501P

Sick WT27L-2F430

Lichtquelle:

LED

Laser

LED

LED

Laser

Latenzzeit:

0,5ms

0,2ms

0,25ms

25µs/60µs/0,25ms/2ms

0,5ms

Ausgang:

je nach Typ PNP, NPN

am Stecker wählbar

je nach Typ PNP, NPN

PNP

PNP

Reichweite:

50cm

15m

bauartbedingt

Millimeter bis Meter

10-100cm



Für den Einsatz in der Fototechnik muß die Lichtschranke natürlich an die nachfolgende Schaltung angepaßt werden. Wer sich die Entwicklung einer speziellen Elektronik sparen will, kann auch zu fertigen Lösungen greifen. Hier wäre die deutsche Firma eltima electronic zu nennen, die mit den beiden Familien Joker2 und Jokie2 nahezu alle Einsatzgebiete abdeckt.
Das Lichtschrankensystem Joker2 kann bis zu drei Lichtschranken steuern, z.B. als Einfach- oder Kreuzlichtschranke und als Lichtgitter. Jokie2 ist eine universell einsetzbare Einzellichtschranke im Mini-Format. Mittlerweile werden die Lichtschranken durch viele Zusatzsysteme ergänzt.

Joker2

Jokie2

Das leidige Verschluß-Problem

1988 wurde die Nikon F4 vorgestellt, damals die schnellste Profikamera auf dem Markt. Sie besaß eine Auslöseverzögerung von 43ms, das heißt, diese Zeit verging vom Druck auf den Auslöser (oder einem Signal am Fernauslösereingang) bis zur vollen Öffnung des Verschlusses. Ein Insekt, das mit der Geschwindigkeit von 1m/s durch die Lichtschranke fliegt, wäre also schon 4,3cm weitergeflogen und hätte das Bildfeld verlassen, bevor der Blitz aufleuchtet.
Seitdem hat sich die Fototechnik revolutioniert, aber bezüglich der Auslöseverzögerung hat sich so gut wie nichts getan. Auch heute, 30 Jahre nach der F4, sind selbst bei modernsten DSLRs »Totzeiten« im Bereich von 30-50ms ganz normal. Warum sich die Kamera so viel Zeit läßt, gerade auch im manuellen Modus, in dem nichts berechnet wird, bleibt das Geheimnis der Kameraentwickler. Auf jeden Fall bedeutet eine derartige Verzögerung das »Aus« für den Einsatz bei vielen fliegenden Objekten, denn die schnellste Lichtschranke nützt nichts, wenn sie in der Langsamkeit der Kamera untergeht.
In speziellen Situationen helfen zwei Methoden, mit dieser Verzögerung umzugehen. Das ist einmal die Offenblitztechnik, bei der der Verschluß vor der Aufnahme geöffnet wird und die Lichtschranke nur den Blitz auslöst. Das setzt aber völlige Dunkelheit voraus. Die andere Methode ist der Vorhalt, bei dem der Fokuspunkt um eine gewisse Distanz in Richtung der Bewegung verschoben wird. Das funktioniert bei einer relativ gleichförmigen Bewegung mit einer bekannten (und konstanten) Geschwindigkeit; bei den völlig unvorhersehbaren Flugbahnen von Insekten oder kleinen Vögeln ist der Vorhalt aber illusorisch. Hier muß die Latenzzeit von vornherein so gering wie möglich sein.

Weil ein Eingriff in die Elektronik der Kamera nicht möglich ist, bleibt als Ausweg nur, den langsamen Schlitzverschluß komplett stillzulegen und durch einen schnelleren zu ersetzen. Das ist in der Regel ein Zentralverschluß, der vor dem Objektiv oder zwischen Kamera und Objektiv angeordnet wird. Übliche Zentralverschlüsse kommen aber meist aus der Großformatfotografie und sind von Haus aus weder besonders schnell noch elektrisch auslösbar, sie müssen mit viel Aufwand erst an den beabsichtigten Zweck angepaßt werden. Dann sind Auslöseverzögerungen von weniger als 10ms erreichbar, also eine Verbesserung um das 5-10fache.

Ein echter Durchbruch in der Verschlußtechnik gelang aber bereits 1976 der deutschen Firma Rollei mit der Vorstellung der Rolleiflex SLX. Diese vollelektronische Mittelformat-Kamera war ihrer Zeit um ein Jahrzehnt voraus, wobei sich das größte Highlight im Objektiv versteckte - der Hochleistungs-Zentralverschluß. Sein Prinzip war denkbar einfach – eine Spule, die auf einem extrastarken Permanentmagneten verschiebbar angeordnet ist. Je nach Stromfluß bewegt sie sich in die eine oder andere Richtung und öffnet bzw. schließt dabei die Verschlußlamellen. Daher auch die Bezeichnung Linearantrieb.
Schon in der ersten Ausführung PQ (Professional Quality) erreichte der Verschluß eine kürzeste Belichtungszeit von 1/500s. Kaum weniger revolutionär war aber die extrem schnelle Ansprechzeit von 4ms bis zur vollen Öffnung. Etwa 15 Jahre später erschien eine weiterentwickelte Version, die PQS genannt wurde (Professional Quality Speed). Seine Verschlußlamellen bestanden aus hauchdünnen Karbonplättchen, die dank ihrer geringen Masse extrem beschleunigt werden konnten. Dafür sorgte der Linearantrieb, der über 100W »auf die Spule« brachte. Im Ergebnis halbierte sich die kürzeste Belichtungszeit auf 1/1000s und die Ansprechzeit auf 2ms. Damit war der PQS-Verschluß weltweit der schnellste Zentralverschluß, der in »normalen« Kameras eingesetzt wurde. Ein weiterer Vorteil neben der enormen Geschwindigkeit war die vollautomatische Arbeitsweise. Der Verschluß muß weder manuell gespannt noch ausgelöst werden, alles funktioniert elektrisch/elektronisch per µC.
Erstaunlicherweise war dieser HighTech-Verschluß kein besonderes Thema in der Rollei-Werbung, obwohl man sich gerade damit von allen anderen Herstellern abhob. Trotzdem gab es Fotografen, die das enorme Potential dieser Technik sehr frühzeitig erkannten und ausnutzten, z.B. Fritz Rauschenbach. Mit der Rolleiflex 6008, einer Lichtschranke und mehreren Kurzzeitblitzgeräten gelangen ihm Fotos von fliegenden Insekten und springenden Fröschen, die sich in nichts von denen Stephen Daltons unterschieden.

Mittlerweile ist der PQS-Verschluß nicht mehr der einzige elektrisch/elektronisch gesteuerte Zen­tralverschluß. Die US-amerikanische Firma Cognisys hat einen eigenen Verschluß entwickelt, der mit 5,5ms Ansprechzeit aber eher mit dem PQ-Verschluß zu vergleichen ist. Mit dem VS14 bietet die amerikanische Firma Uniblitz einen Verschluß an, der ebenfalls auf 1ms Offnungszeit kommt, aber nur 14mm freien Durchmesser besitzt.

Vorhalt gegen den »shutter lag« Vorhalt gegen den »shutter lag«

Die bessere Lösung: Der schnell­ste Zentralverschluß, hier in »Zeitlupe«

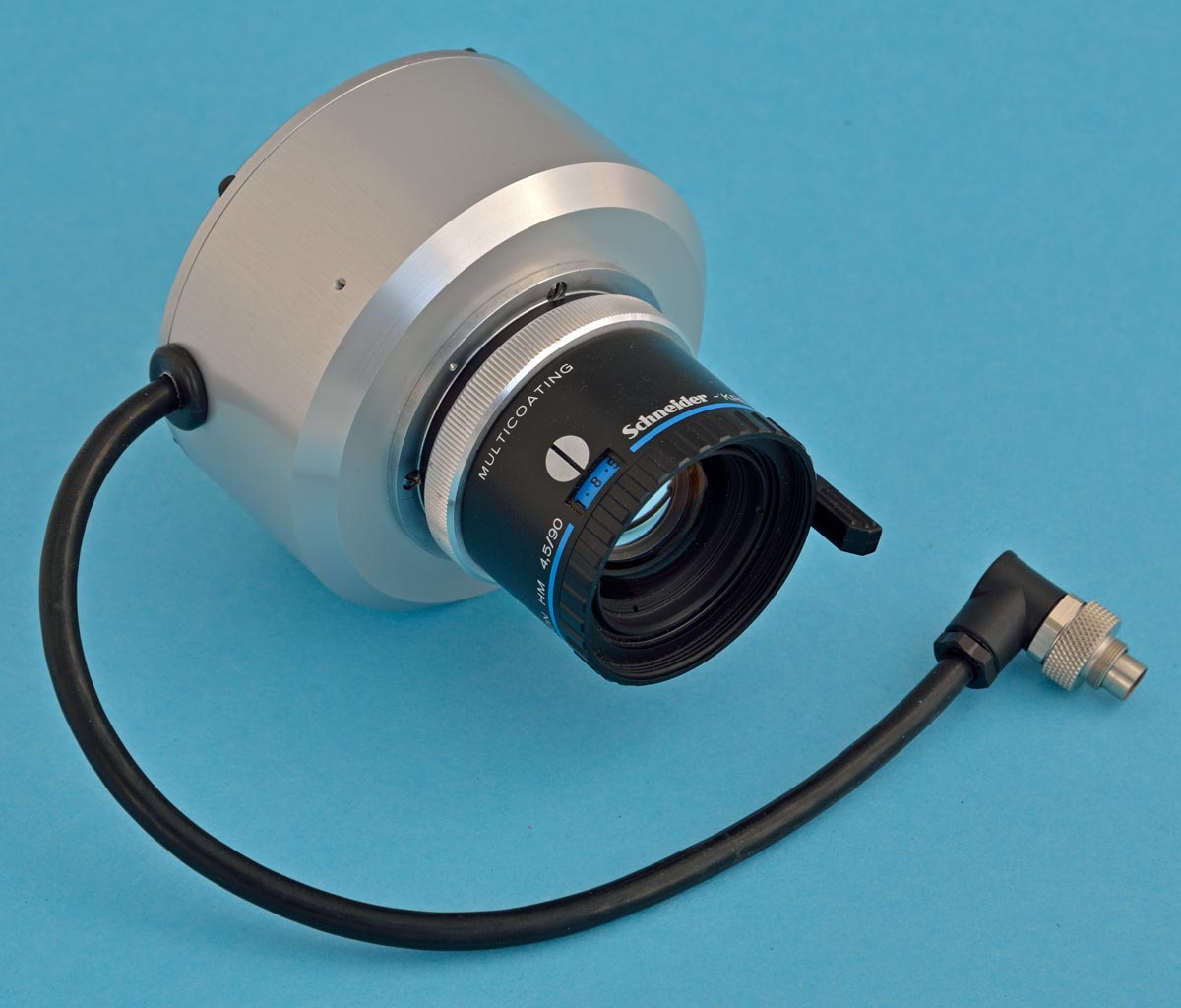

Apo-Componon HM 4,5/90 am PQS-Verschluss Im Gehäuse mit einem Schneider Apo-Componon HM 4,5/90

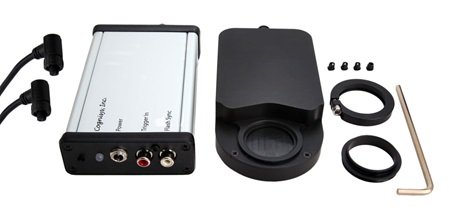

Verschluß mit Ansteuer-Elektronik
                               Courtesy Cognisys Inc.

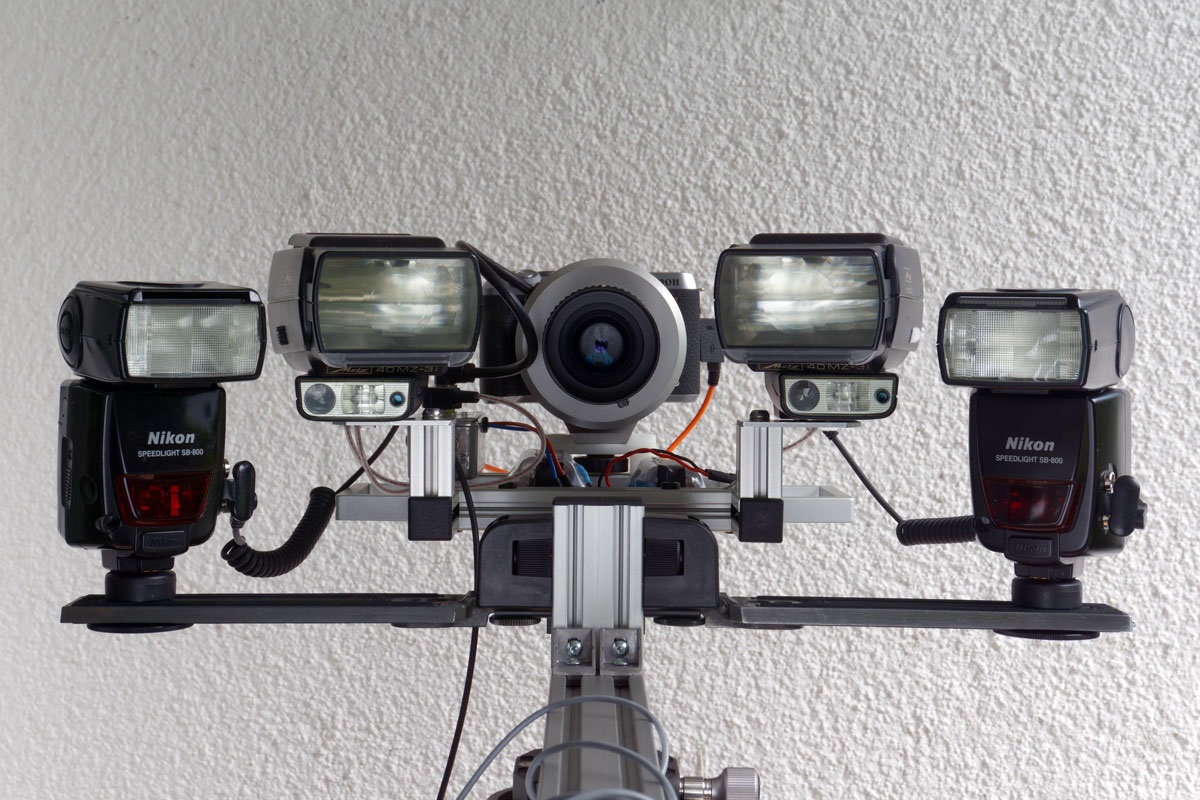

Kreuzlichtschranke mit Nikon F4 Die erste Ausführung der Kreuzlichtschranke, hier noch  mit der Nikon F4 und zwei fiberoptischen Lichtschranken
Ansteuerung für Kreuzlichtschranke und für den PQS-Verschluss Die Elektronik für die Kreuzlichtschranke

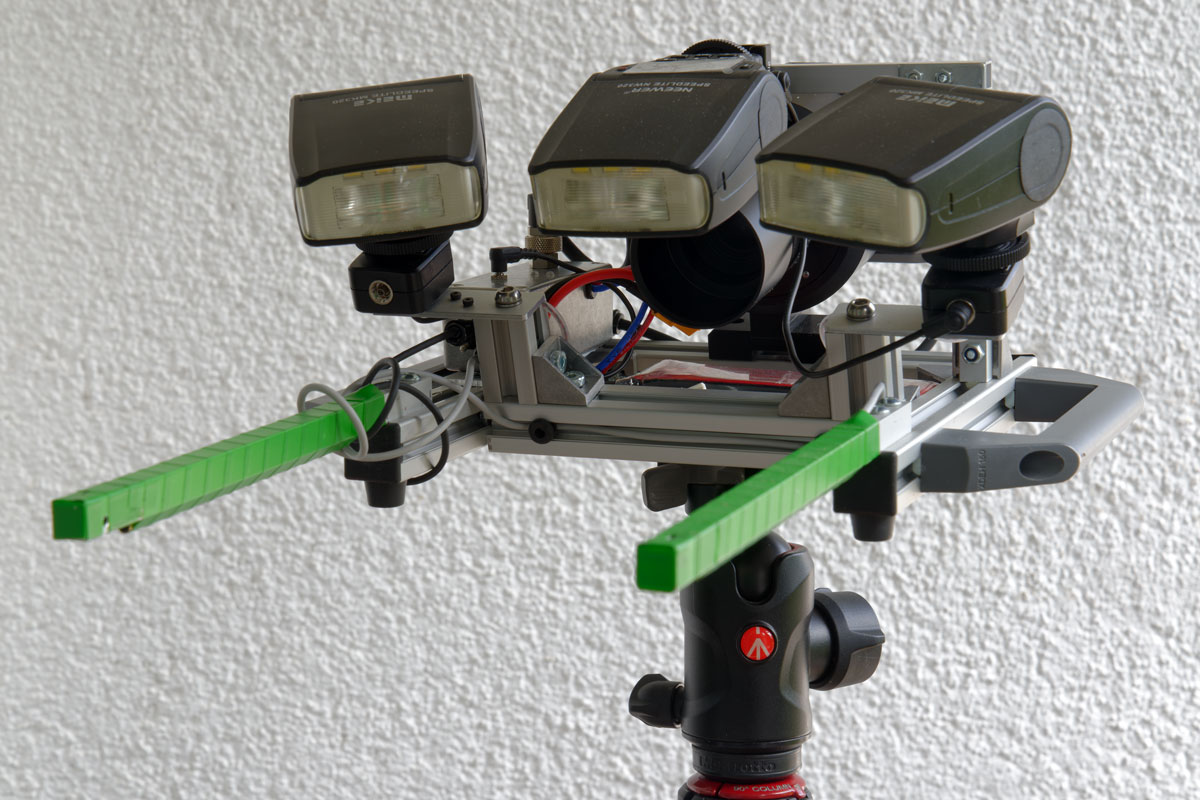

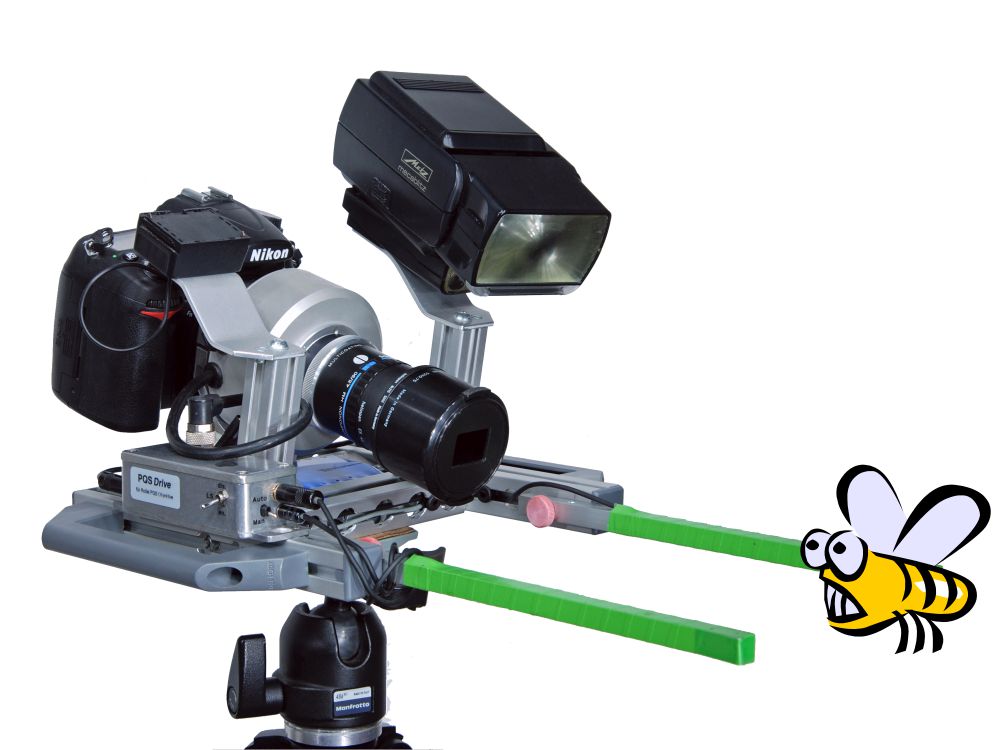

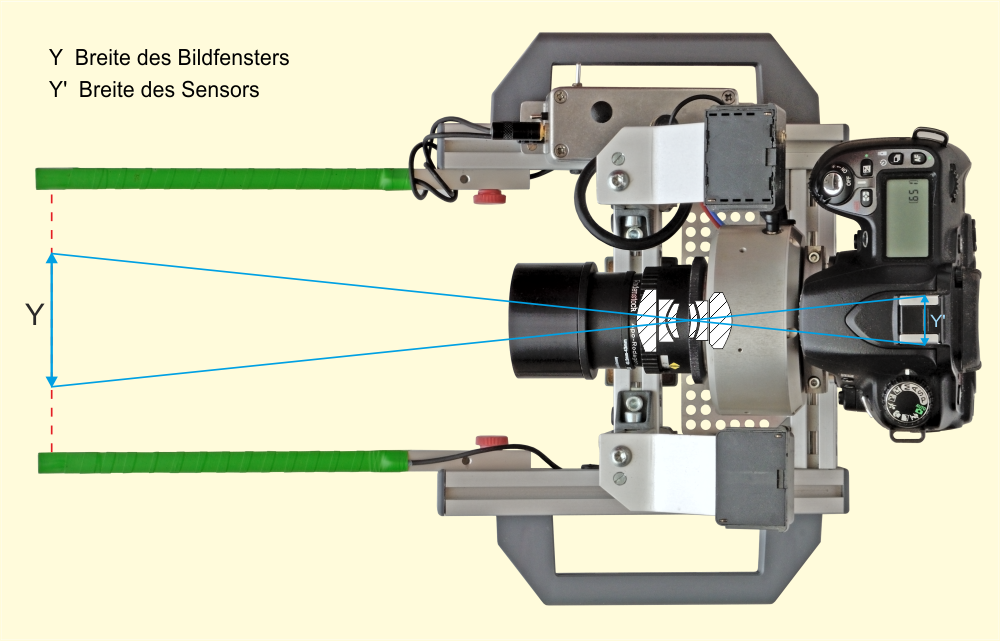

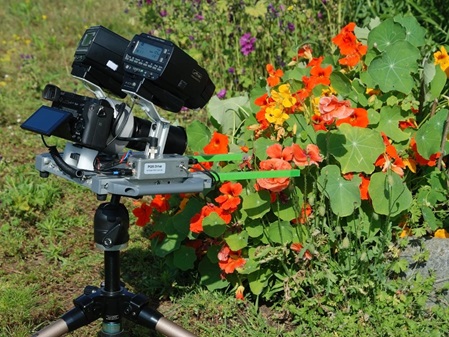

tragbare Lichtschranke mit PQS-Verschluss Prinzip der tragbaren Anlage. Die Breite des Bildfeldes Y beträgt ca. 60mm für einen APS-C-Sensor

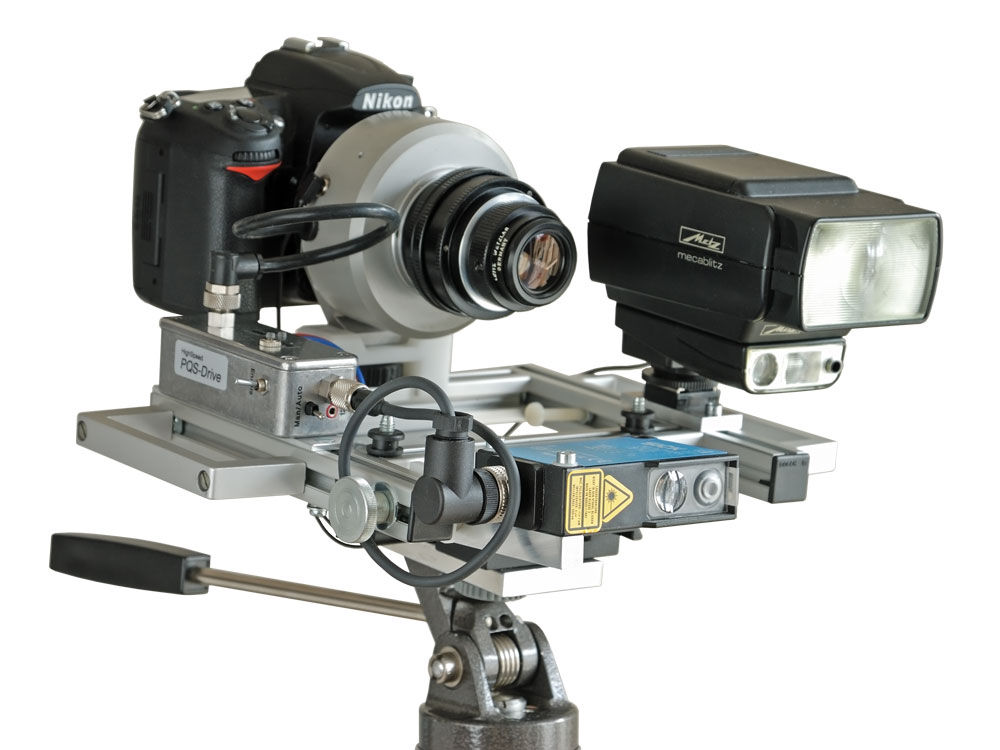

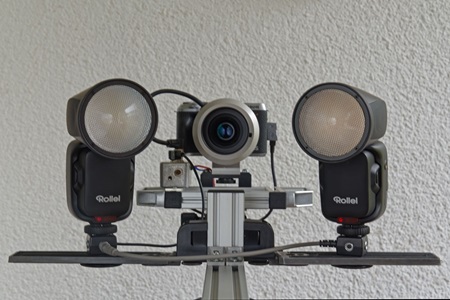

die tragbare Lichtschranke auf dem Stativ Hier mit der Sony A6000 und dem Apo-Rodagon N 4/80

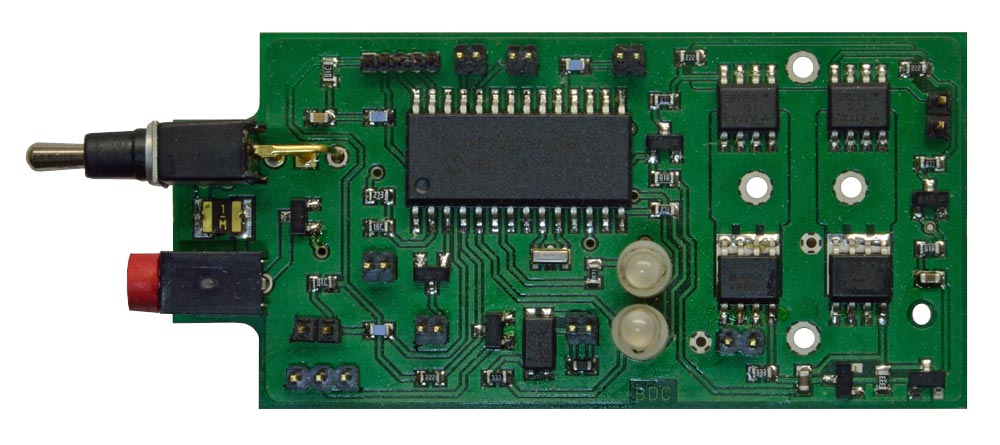

Die Elektronik der tragbaren Lichtschranke Die Elektronik der tragbaren Lichtschranke
synchroner Blitz Die »normale« Methode - ein kurzer Blitz bei offenem Bildfeld

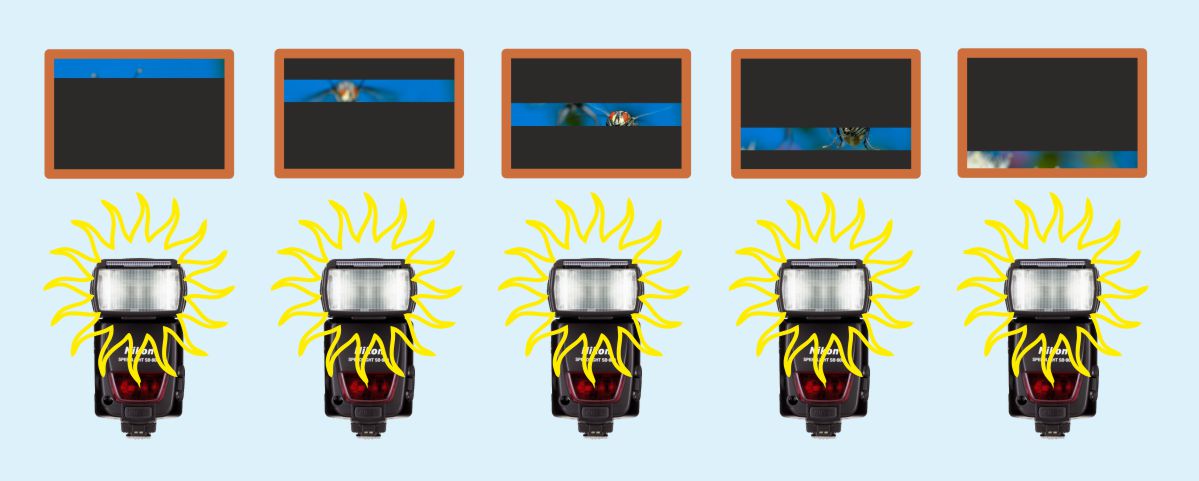

HSS-Blitz HSS-Synchronisation. Mehrere Blitze nacheinander, damit sehr lange »Gesamt-Blitzzeit«

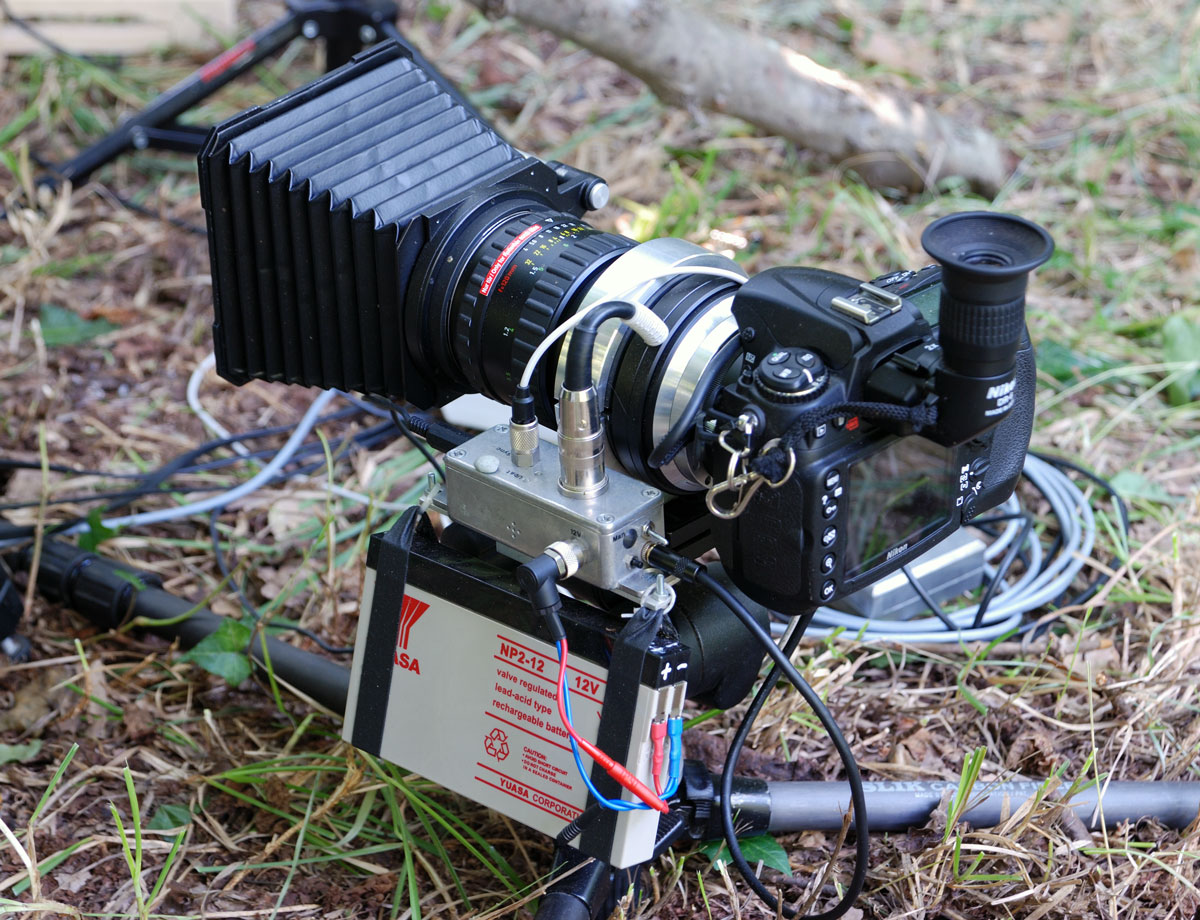

Der PQS-Verschluß im Einsatz

Eine von Rollei angefertigte »Spezialversion« des Verschlusses (ohne die nicht benötigte Blendeneinheit) wurde in ein Alugehäuse eingebaut und an eine Nikon F4 adaptiert. Die war vor 20 Jahren noch Stand der Technik, außerdem besaß sie am Batterieteil einen Anschluß für einen Fernauslöser - unbedingt notwendig, aber nicht bei allen Kameras zu finden.
Die Elektronik für die Ansteuerung, die sich normalerweise im Gehäuse der Rolleiflex befand, mußte extra aufgebaut werden. Sie wurde für eine Kreuzlichtschranke ausgelegt, die nur dann auslöst, wenn das Fotoobjekt im Kreuzungspunkt beide Lichtschranken gleichzeitig unterbricht. Der Sinn dahinter war, den Filmverbrauch zu begrenzen, was aber nur teilweise gelang. Zusätzlich konnten über einen Schalter 15 Programme ausgewählt werden, darunter der Stroboskop-Betrieb mit bis zu sechs angeschlossenen Blitzgeräten. Programm Null war für den  manuellen Einstellmodus reserviert.

Als Blitzgeräte wurden zwei Metz 36CT3 und ein 32CT3 im Winder-Modus eingesetzt, womit eine Blitzdauer von ca. 1/20000s erreicht wurde. Als Lichtschranken kamen anfangs zwei fiberoptische Systeme von Omron zum Einsatz, die sich aber als zu »sperrig« erwiesen und gegen zwei Einweglichtschranken EX-30 von SunX (heute Panasonic) ausgetauscht wurden. Wegen des relativ großen Abstands von der Kamera zum Kreuzungspunkt wurde ein Leitz Photar 5,6/120 vor den Verschluß gesetzt, womit sich ein ABM von ca. 0,4 ergab.

Das Ganze wurde auf einem stabilen Träger aus Aluprofilen befestigt und über einer erfolgversprechenden Blüte mit ausreichend hohem »Flugaufkommen« positioniert. Die Kamera wurde auf Modus B eingestellt, so daß ihr Schlitzverschluß über den Fernsteuereingang vom µC permanent geöffnet werden konnte. Der Zentralverschluß war geschlossen und harrte der Dinge, die da kamen. Durchflog ein Objekt den Kreuzungspunkt der Lichtschranken, wurde der µC aktiv und öffnete den Zentralverschluß innerhalb von 2ms für eine tausendstel Sekunde. Danach wurde der Kameraverschluß kurz geschlossen, um den Film weiterzutransportieren.
Diese stationäre Anlage funktionierte sehr gut und wurde einige Jahre lang benutzt. Allerdings war sie schwer, unflexibel und schwierig zu justieren. Und sie verbrauchte viel Film, vielleicht der negativste Punkt. Am Horizont zeichnete sich aber schon der große Umschwung in der Fotografie ab, die Digitalisierung. Als mit der D80 die erste erschwingliche Nikon-DSLR erschien, war es Zeit, umzusteigen. Sie paßte direkt an die Anlage, besaß aber wegen ihres DX-Sensors ein merklich kleineres Bildfeld als die F4.
Der elektronische Bildsensor besitzt aber nicht nur Vorteile. Während es ein Film quasi ewig im Dunkeln aushält, erwärmt sich ein aktivierter elektronischer Sensor allmählich. Die Folge sind Bildfehler wie Hotpixel, Farbverfälschungen und starkes Rauschen. Damit diese Fehler nicht überhandnehmen, muß der Sensor regelmäßig ausgelesen werden. Nach einer Änderung der Software führte der µC nun alle drei Minuten eine automatische »Dummyauslösung« der Kamera durch, sofern innerhalb dieser Zeitspanne keine reguläre Unterbrechung der Lichtschranken erfolgte.
Das wären zwar im ungünstigsten Fall 20 Bilder pro Stunde, aber die kosteten nichts mehr. Und deshalb konnte auch die Kreuzlichtschranke entfallen.

Veränderungen
Es war an der Zeit, über ein neues Konzept nachzudenken. Die Anlage sollte kleiner, leichter und vor allem transportabel sein. Und das alles ohne aufwendige Einstell- und Justierarbeiten.

Das Ergebnis war die links abgebildete Anlage, Um die Abmessungen zu reduzieren, mußte die Brennweite verringert werden. Wegen der Auszugsverlängerung des PQS-Verschlusses und des großen Nikon-Auflagemaßes waren die Spielräume aber begrenzt, 80mm Brennweite funktionierte gerade noch. Das Ganze erforderte auch eine neue Elektronik, die wegen des Verzichts auf die Kreuzlichtschranke, den Stroboskop-Modus und mehrerer Programme wesentlich kleiner ausfallen konnte.
Die Lichtschranke Panasonic EX-10 fand innerhalb der Alu-Träger Platz, die einmal auf die korrekte Entfernung justiert werden. Mit zwei Metz MZ40-3i im Modus 1/128 (ca. 1/30000s), die auf die festmontierten SCA300-Adapter aufgesteckt wurden, reichte das Licht für Blende 11. Als Energiequelle für den Verschluß und die Lichtschranke genügte ein 12V-Akkupack aus zehn NiMH-Zellen der Größe AA oder AAA.
Insgesamt machte sich nur ein Nachteil der Digitaltechnik wirklich bemerkbar: Der höhere Stromverbrauch der Kamera. Während die Nikon F4 mit geöffnetem Verschluß ca. 100mA verbrauchte, waren es bei der D80 schon 440mA. Ihr relativ kleiner Akku war deshalb bereits nach ca. 3 Std. erschöpft. Die neuere D7000, die statt eines CCD-Sensors mit einem CMOS-Sensor ausgerüstet ist, war wieder etwas sparsamer. Obwohl ihr Akku nur 25% mehr Kapazität besaß, hielt sie die doppelte Zeit durch.

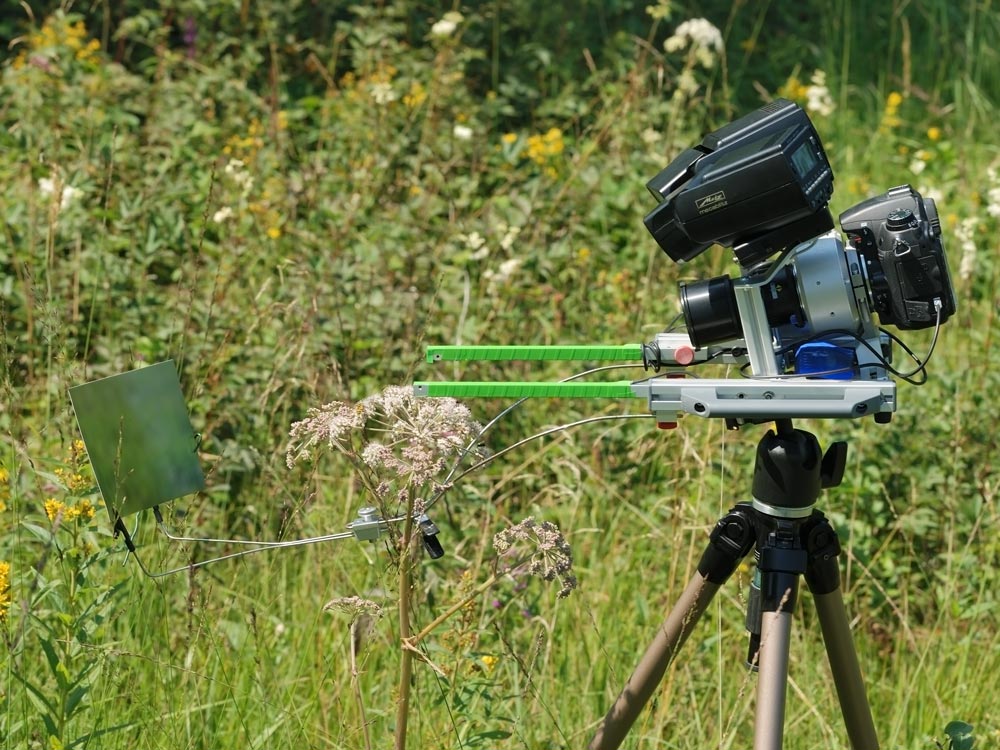

Diese tragbare Anlage ist seit zehn Jahren in Betrieb und arbeitete bisher völlig fehlerfrei. Mit 3,5kg Gewicht kann sie auch über längere Zeit noch getragen werden, sie kann aber auch auf einem Stativ geparkt werden.

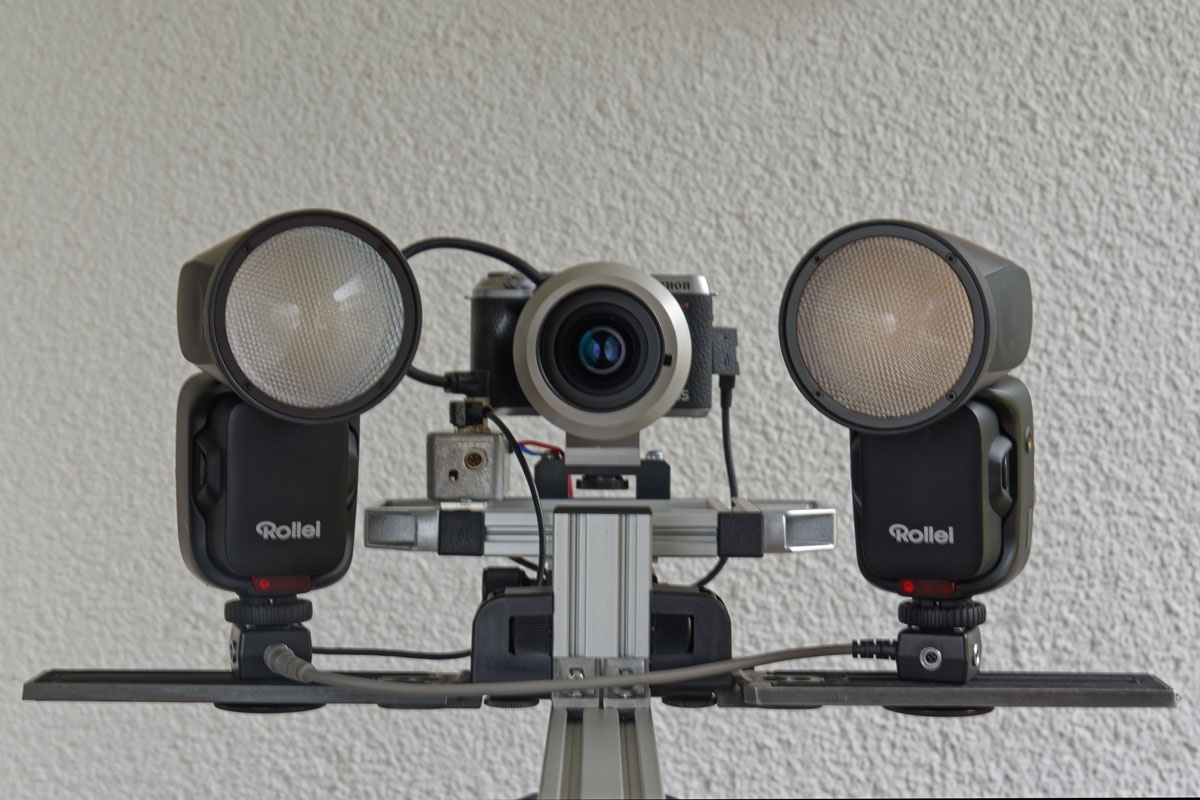

Mittlerweile wurde die D7000 gegen eine leichtere Sony A6000 ausgetauscht, womit sich das Gesamtgewicht auf 3,1kg reduzierte.

Die Blitzsynchronisation - Vorteil für den Zentralverschluß

Ein Schlitzverschluß besteht aus zwei Vorhängen, die sich meist von oben nach unten über das Bildfenster bewegen. Je kürzer die Belichtungszeit, desto schmaler der Schlitz. Die Belichtungszeit, bei der das gesamte Bildfenster noch freigegeben wird, nennt sich Synchronzeit. Nur bis zu dieser Belichtungszeit, normalerweise 1/250s, kann ein Blitz eingesetzt werden. Bei kürzeren Zeiten gibt der Schlitz nicht mehr das gesamte Bildfeld frei und ein einzelner Blitz würde nur noch einen Teil des Bildfeldes belichten.

Dagegen synchronisiert der Zentralverschluß den Blitz bis zur kürzesten Belichtungszeit, im Falle des PQS-Verschlusses also bis 1/1000s. Der große Vorteil ist, daß das Umgebungslicht um mindestens zwei Blendenstufen mehr unterdrückt wird als beim Schlitzverschluß. Geisterbilder und Unschärfen treten wesentlich später oder gar nicht in Erscheinung.

Um den essentiellen Nachteil des Schlitzverschlusses  - seine lange Synchronzeit - zu umgehen, wurde die sog. »Highspeed-Sychronisation« oder HSS erfunden. Bei dieser Methode werden eine Reihe von Blitzen abgegeben, während sich der Schlitz über das Bildfeld bewegt. Damit funktionieren auch noch Belichtungszeiten von 1/8000s. Von einem »Blitz« kann aber nicht mehr gesprochen werden, eher von einem Dauerlicht. Im Sinne der Highspeed-Fotografie ist die »Highspeed«-Synchronisation also völlig ungeeignet.
Von großem Nutzen ist HSS dagegen in der bildmäßigen Fotografie, z.B. beim Einsatz von Aufhellblitzen im hellen Sonnenschein.

Durch die spiegellose Sony A6000 gewinnt man 28,5mm an Auflagemaß im Vergleich zur Nikon D7000, ein Vorteil beim Einsatz kürzerer Brennweiten

Die Kamera

Früher stand die Kamera - oder besser das Gehäuse - an erster Stelle. Inzwischen ist das nicht mehr ganz so wichtig, denn die großen Kamerasysteme unterscheiden sich nur noch in Nuancen.
Vom ganzen Stolz der Hersteller - angefangen bei der Multimulti-Blitzautomatik über einen superschnellen Autofokus bis hin zum optischen Bildstabilisator - wird in der Highspeed-Fotografie aber nicht nur nichts gebraucht, es muß sogar abgeschaltet werden. Noch nicht einmal der interne Verschluß, dessen Funktion »ausgelagert« werden mußte, ist wichtig. Von allen Kamerafunktionen bleibt nur noch die Speicherung des Bildes übrig, wofür der manuelle Modus und ein Anschluß für einen elektrischen Fernauslöser ausreicht.
Allerdings hat sich mit den spiegellosen Kameras (DSLM) eine ganz neue Klasse etabliert, die den herkömmlichen Spiegelreflexkameras (DSLR) zunehmend Konkurrenz macht. Neben dem geringeren Gewicht ist der Hauptvorteil der Spiegellosen ihr viel kleineres Auflagemaß. Wo früher der Spiegel Platz brauchte, ist nun nichts mehr und das Gehäuse kann entsprechend flacher ausfallen. Praktisch ist auch ein klappbares Display und eine »Sucherlupe«, denn erst in der Vergrößerung kann der Fokuspunkt exakt gefunden und eingestellt werden. Beides ist eher bei den Spiegellosen zu finden als bei den Spiegelreflexen.
Wichtig ist natürlich eine hohe Bildqualität. Hier kommt es besonders auf eine hohe Auflösung des Sensors an, zum einen wegen der Details und zum anderen, weil in der vom Zufall geprägten Highspeed-Fotografie das Motiv oft am Bildrand liegt, so daß man um Ausschnitte nicht herumkommt. Genügend »Restpixel« sind dann von Vorteil.

  • APS-C

  • MF

  • ABM vergrößert

Den besten Kompromiß zwischen Bildqualität und Kosten bietet derzeit der Halbformat-Sensor (APS-C bzw. DX), der nahezu alle Anforderungen an eine hohe Bildqualität erfüllt. Für kleine Objekte, die im gewählten ABM ohnehin auf den Sensor »passen«, ist er auch völlig ausreichend, denn ein größerer Vollformatsensor (KB, MF) würde außer mehr Umfeld zuerst einmal keine direkte Verbesserung bringen. Für eine formatfüllende Darstellung des Objekts müßte der ABM vergrößert werden, wobei mehr Umfeld für größere Motive durchaus sinnvoll und wünschenswert ist.
Meist ist auch der Dynamikumfang eines Vollformatsensors höher, teilweise erreicht er schon 15 Blendenstufen. Das häufig erwähnte bessere Rauschverhalten ist eher ein Vorteil bei wenig Licht, und daran mangelt es in der Highspeed-Fotografie i.a. nicht. Ob die Vorteile des Vollformat-Sensors im Vergleich zu einem guten Halbformat-Sensor den erheblichen Mehrpreis wert sind, muß jeder selbst entscheiden.

Gerade bei Bildsensoren geht aber die Entwicklung rasant weiter und der KB-Sensor von heute ist der APS-C-Sensor von morgen. Die steigende Auflösung stellt aber immer höhere Anforderungen an die Objektive und dürfte irgendwann an eine physikalische Obergrenze stoßen. Mehr Potential als in der Steigerung der Pixelzahl liegt daher möglicherweise in der weiteren Verbesserung des Rauschverhaltens und des Dynamikumfangs.
Für die Highspeed-Fotografie wünschenswert wäre aber etwas ganz anderes, nämlich der Ersatz des mechanischen Verschlusses durch eine elektronische Lösung in Verbindung mit einem »global shutter«. Dieses Prinzip, bei dem alle  Bildinformationen wie ein Schnappschuß gleichzeitig erfaßt und bis zum Ende des Auslesens unverändert bleiben, gab es bereits zuzeiten des CCD-Sensors. Allerdings erforderte er einen mechanischen Verschluß zum Schutz der Bildinformationen vor Licht während des Auslesens. Erst Spezialversionen wie der Interline-Transfer-CCD, bei dem die Pixelinformationen in lichtgeschützten Bahnen ausgelesen wurden, kam ohne mechanischen Verschluß aus. Seine Auflösung war allerdings geringer und der Aufbau komplexer.
Mit der Ablösung des CCD- durch den CMOS-Sensor wurde das globale Prinzip durch den »rolling shutter« ersetzt, der schon während der Belichtung zeilenweise ausgelesen wird. Das führt zu Bildfehlern bei bewegten Objekten und erschwert ultrakurze Belichtungszeiten mit Blitz. Diesen Fehler zeigen übrigens auch Schlitzverschlüsse, während der Zentralverschluß frei davon ist.
Natürlich gibt es mittlerweile auch CMOS-Sensoren mit global shutter, die ohne mechanischen Verschluß auskommen. Sie sind aber nach wie vor nur in Industrie- und professionellen Videokameras zu finden, wo sie Belichtungszeiten bis herunter in den Mikrosekundenbereich ermöglichen.

Oben das 80er Apo-Rodagon, unten ein 85er Micro-Nikkor.

Objektive

Weil weder Autofokus noch optische Bildstabilisierung benötigt wird, genügt ein ganz normales manuelles Objektiv. Natürlich muß es den Anforderungen genügen, die die modernen Sensoren an das optische System stellen. Übliche Systemobjektive besitzen aber auf der Rückseite einen mehr oder weniger langen Tubus zur Anpassung an das Auflagemaß des jeweiligen Kamerasystems. Da sich an dieser Stelle der Zentralverschluß befindet, sind solche Objektive hier nicht geeignet. Das Bild links verdeutlicht dieses Problem.
Geeignet sind dagegen Objektive, die auf diesen Tubus verzichten und dementsprechend kürzer ausfallen. Hier schlägt die Stunde der Vergrößerungsobjektive. Hochleistungssysteme wie das Rodenstock Apo-Rodagon N 4/80 oder das Schneider Apo-Componon HM 4,5/90 übertreffen bezüglich Auflösungsvermögen und Abbildungsqualität so manches Systemobjektiv.
In die Lücke bis zum ABM 1 springt das Schneider Makro-Symmar 5,6/80, das für den ABM von 0,05-1 vorgesehen ist. Optisch liegt es auf demselben Niveau wie die beiden Vorgänger. Gut geeignet sind auch die schon älteren Photare 5,6/120 und 5,6/80, die als Lupenobjektive eigentlich für den ABM>1 vorgesehen sind. Ihr Auflösungsvermögen ist noch immer legendär und sie kommen auch mit modernen Bildsensoren problemlos zurecht. Ein Vergleich ist hier zu finden.

Makro-Symmar 5,6/80

Apo-Componon HM 4,5/90

Leitz Photar 5,6/80

Leitz Photar 5,6/120

 ABM 0,05-1

 ABM 0,07-0,5

 ABM 1-4

 ABM 0,5-2

Die Herausforderung – ein PQS-Objektiv an einer DSLR

Die oben beschriebene Anlage ist mit ihrem fixierten Abbildungsmaßstab von ca. 0,45 hervorragend geeignet für kleine Insekten. Schon bei größeren Schmetterlingen kommt sie aber an ihre Grenzen, denn ein Objekt, das breiter als 6cm ist, »füllt« den APS-C-Sensor bereits völlig aus.
Eine Scharfstellung auf größere Distanzen wird durch die Auszugsverlängerung des Verschlusses verhindert. Hier hätte eine spiegellose Kamera durch ihr viel kleineres Auflagemaß zwar Vorteile, aber ein Großteil des gewonnenen Raumes würde durch einen Schneckentrieb wieder aufgebraucht.

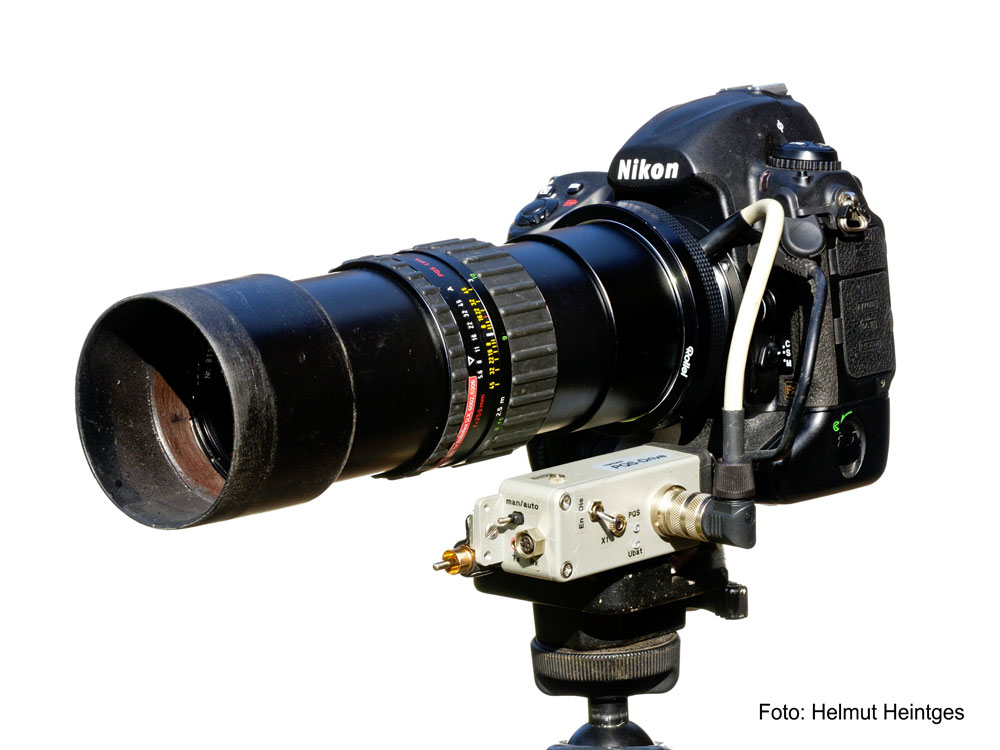

Die bessere Lösung ist deshalb ein Original-Objektiv mit eingebautem Zentralverschluß, das sich von Haus aus bis unendlich fokussieren läßt. Solche Objektive sind von Rollei, Zeiss und Schneider in vielen Brennweiten erhältlich. Der Nachteil ist, daß sie groß, schwer und meist sehr teuer sind. Da es auch keinen fertigen Adapter PQS-auf-Nikon/Canon/Sony usw. gibt, bleibt wieder nur der Selbstbau.
Wie dick der Adapter werden muß, läßt sich leicht berechnen: Auflagemaß Rollei minus Auflagemaß Nikon. Unglücklicherweise besitzt Nikon eines der größten Auflagemaße, so daß der Nikon-Adapter besonders flach ausfällt. In der Realität 74,95mm-46,5mm=28,45mm. Damit kann dann bis Unendlich fokussiert werden. Natürlich dürfte es eher selten vorkommen, daß die Lichtschranke einen Kilometer entfernt steht, praktisch sollte deshalb eine Scharfstellung von 5-10m reichen. Aber hier ging es ums Prinzip.

Praktisch muß das PQS-Objektiv mit einem Nikon-Bajonett verheiratet werden, wobei der o.g. Abstand zwischen den Auflageflächen eingehalten werden muß. Die »einfache« Lösung ist, den Adapter zu verwenden, den Rollei speziell für seine Studiokamera XAct hergestellt hat. Aber der ist kaum noch zu bekommen. Statt dieses Adapters, bei dem die Bajonettkontakte schon über ein Kabel nach außen geführt wurden, kann auch ein PQS-Zwischenring zweckentfremdet werden, was allerdings eine erhebliche Arbeit bedeutet. Bleibt als letztes noch der Rollei-Umkehradapter, der nur selten für viel Geld zu erhalten ist. Insgesamt ein sehr hoher Aufwand, sowohl konstruktiv als auch mechanisch. Und finanziell sowieso, denn bei der PQS-Technik ist alles teuer.

Die Ansteuerelektronik muß sich diesmal aber nicht nur um den Verschluß kümmern,  sondern auch um die Blende. Die notwendige Powerstufe wurde in weiser Voraussicht schon auf der Rückseite der Elektronik für die tragbare Lichtschranke vorgesehen, so daß nur die Bauteile nachbestückt und die Software erweitert werden mußte.

Als Ergebnis erhält man einen Adapter, der »gerade so« noch an die Kamera paßt. Er könnte nun mit jedem Original-PQ/PQS-Objektiv bestückt werden, wie z.B. dem Zeiss Makro-Planar 4/120 HFT PQS, eines der erstrebenswertesten »Schätzchen«. Per Schneckentrieb kann es von 0,8m bis unendlich fokussiert werden und eignet sich damit nicht nur für Insekten, sondern auch für Vögel und Fledermäuse. Mittels Auszugsverlängerung kann es bis ABM 2:1 verwendet werden. Damit geht natürlich das Fokussieren bis Unendlich verloren, aber man kann nicht alles haben.

Eine ganz andere Variante wäre, den Zentralverschluß nicht zwischen Objektiv und Kamera anzuordnen, sondern vor dem Objektiv. Damit kann jedes Systemobjektiv an die Kamera angesetzt werden, das wie ein echtes PQS-Objektiv auf jede Entfernung fokussiert werden kann. Je größer aber die Frontlinse bzw. der Sensor, desto größer auch die Gefahr von Vignettierungen. Bei der Anordnung im Bild rechts befindet sich der Verschluß mit seiner lichten Öffnung von 24mm vor der Frontlinse eines AF Micro-Nikkor 200mm 1:4 D mit ca. 50mm Durchmesser. Mit dem DX-Sensor der D7000 treten aber noch keine störenden Abschattungen in den Ecken auf.
Kurze Brennweiten eignen sich im Makrobereich u. U. weniger, weil der Abstand zwischen Verschluß-Vorderseite und dem Objekt je nach Abbildungsmaßstab zu klein werden kann.

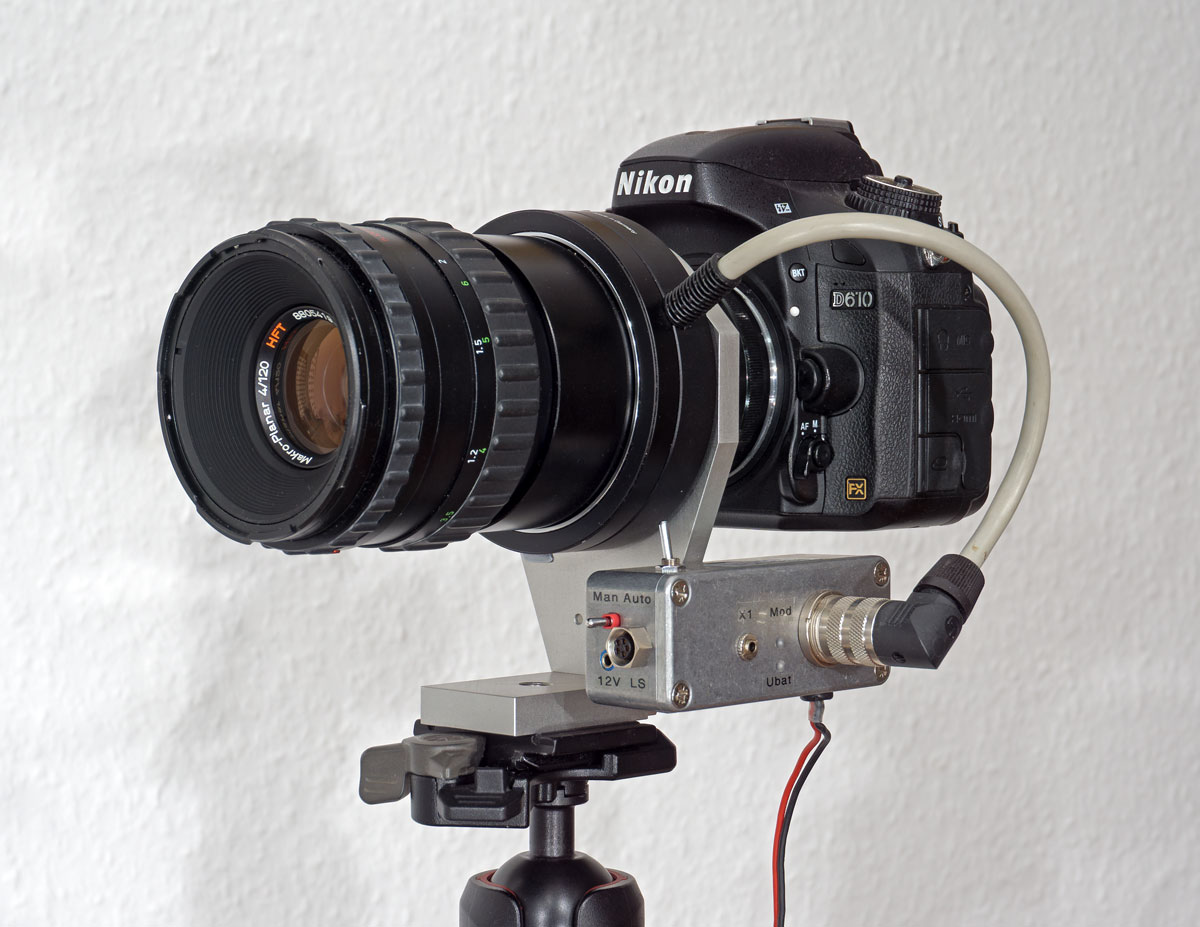

Zeiss Makro-Planar 4/120 HFT PQS an der Nikon D7000 Lohn der Mühe: Das Zeiss Makro-Planar 4/120 HFT PQS an der Nikon D7000.
PQS-Adapter für Fokussierung bis Unendlich Wenig Platz: Fokus bis Unendlich
für die Highspeed-Fotografie geeignete Originalobjektive mit eingebautem Zentralverschluss Drei PQS-Objektive: links das Planar 2,8/80, in der Mitte das Zeiss Sonnar 4/150 und rechts das Zeiss Makro-Planar 4/120

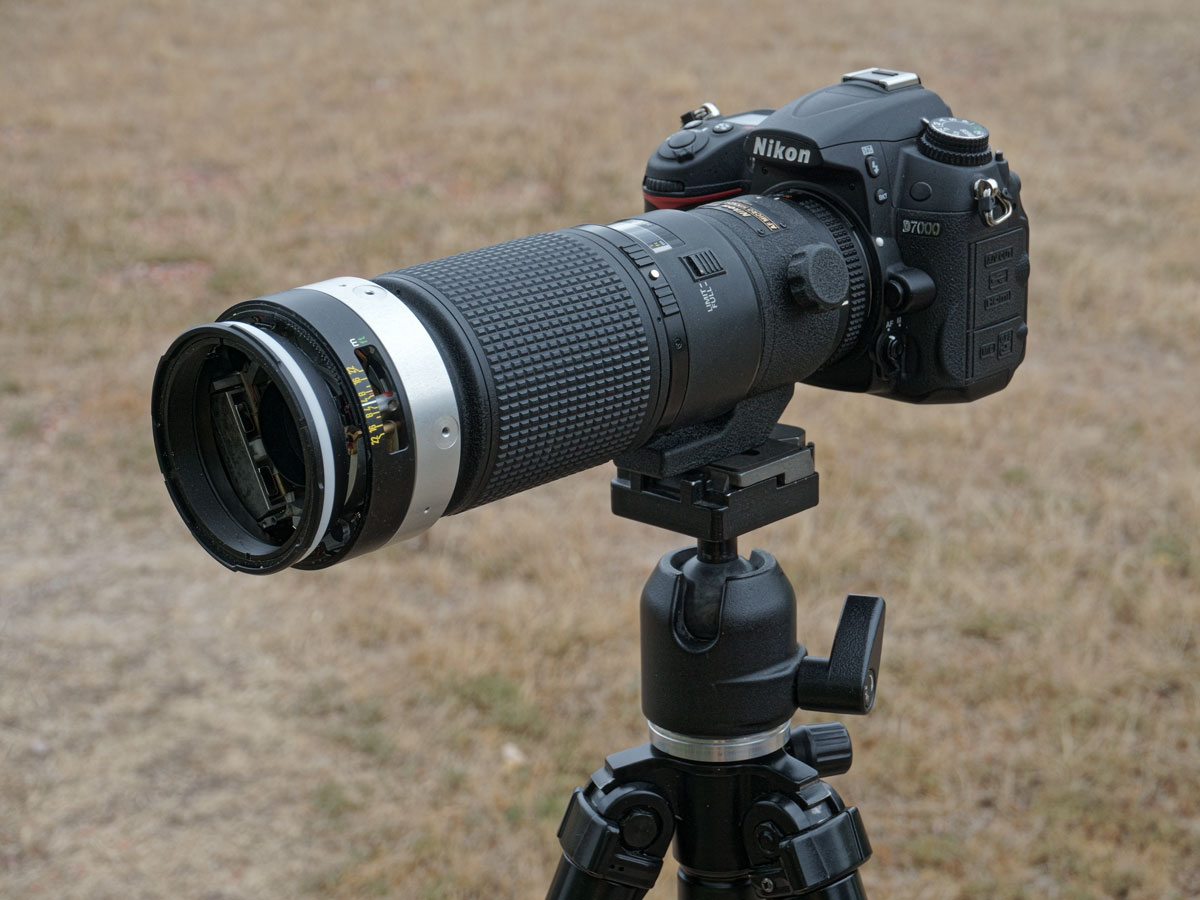

PQS-Verschluss, Micro-Nikkor 4/200 AF Ein PQS-Verschluß in einem speziellen Gehäuse vor einem 200er AF-Micro-Nikkor

Alternativen

Alles, was bisher ausgeführt wurde, bezieht sich auf die »klassische« Kurzzeitfotografie mit Lichtschranke und Kurzzeitblitz. Das heißt aber nicht, daß es nicht auch anders geht. Gerade in der digitalen Fotografie, in der die Fotos als solche nichts mehr kosten, ist es u.U. erfolgversprechend, eine Bildsequenz mit dem kameraeigenen Motor aufzunehmen. Bei einer Fotofrequenz von 10B/s ist die Wahrscheinlichkeit hoch, daß ein gelungenes und scharfes Bild darunter ist. Das empfiehlt sich besonders bei Motiven, wo sich eine Lichtschranke nur schwer aufbauen läßt, z.B. Libellen über Wasser. Ein Vorteil ist, daß jedes Objektiv verwendet werden kann und die modernen Automatiken wie AF und die optische Bildstabilisierung zum Zuge kommen. Je kleiner und schneller aber ein Motiv, desto besser schneidet die Lichtschranke ab.
